Dieses unter Windows XP oder Windows Vista lauffähige Programm
berechnet für Induktions-Rinnenöfen anhand der
elektrischen Daten den aktuellen Induktorzustand. Die
elektrischen Daten werden in der einfachsten
Programmausführung an den Instrumenten der Schaltanlage
abgelesen und manuell eingegeben. In einer erweiterten Ausbaustufe des
Systems
werden die Daten automatisch erfaßt und vom Programm
verarbeitet, wobei dieser Ausbau auch nachträglich erfolgen
kann.
Die wichtigsten Funktionen des Programms werden im folgenden an einem
konkreten Beispiel erläutert:

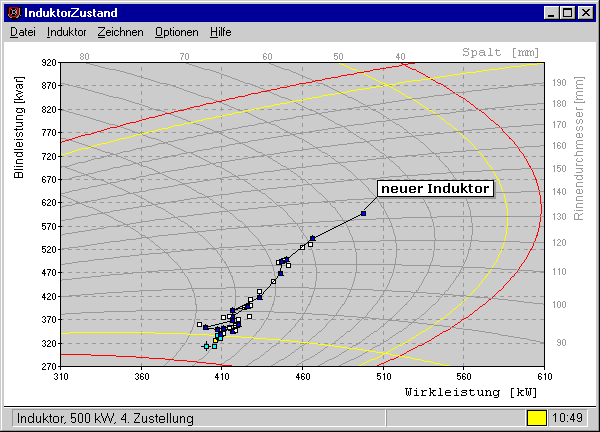

Über die gesamte Induktorreise wurden
regelmäßig (ca. 1 mal pro Woche) Wirk- und
Blindleistung (könnte auch wahlweise der Leistungsfaktor
cos(phi) oder der unkompensierten Strom sein)
eingegeben. Daraus resultiert das folgende Diagramm:
Wie zu erkennen ist, wandern die Punkte, ausgehend vom Referenzpunkt ()
für den neuen
Induktor, während der Induktorreise eindeutig in eine Richtung.
Aus dieser Folge von Meßwertpaaren berechnet das Programm den
zeitlichen Verlauf der
Rinnenstärke (hier Rinnendurchmesser, da kreisrunder
Rinnenquerschnitt) und der zwischen Rinne und Kühlschale
vorhanden Zustellungsdicke (Spalt):

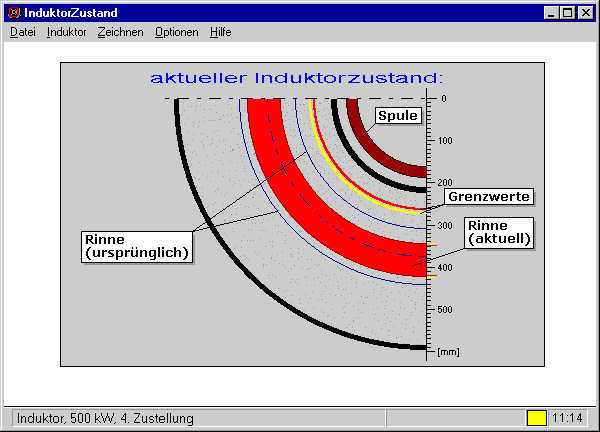

Das nächste Bild zeigt die aus der
Berechnung von Rinnendurchmesser und Zustellungsdicke resultierende aktuelle
Lage der Rinne im Vergleich zur ursprünglichen, welche durch
die zwei blauen
Linien gekennzeichneten ist.
Wie zu erkennen ist, hat sich der Rinnenkanal deutlich zugesetzt !
Weitere Programmerkmale:
Darstellung von Blindleistung und Reaktanz als Funktionen
der Zeit
Ausdruck der gespeicherten Daten in Form von Tabellen
Grafikausdruck (Hardcopy) aller Diagramme
Datenverwaltung über Jahre
Eingabemöglichkeit
beliebiger Notizen und Kommentare zu jeder Induktorreise
Wie oben bereits erwähnt, läßt sich die
Erfassung der für die Berechnung benötigten
elektrischen Daten auch automatisieren. Sprechen Sie uns an. Nehmen Sie über die unten aufgeführte
Adresse Kontakt zu uns auf.
